TUNE-R 80- až 710 .............(výrobní varianty)

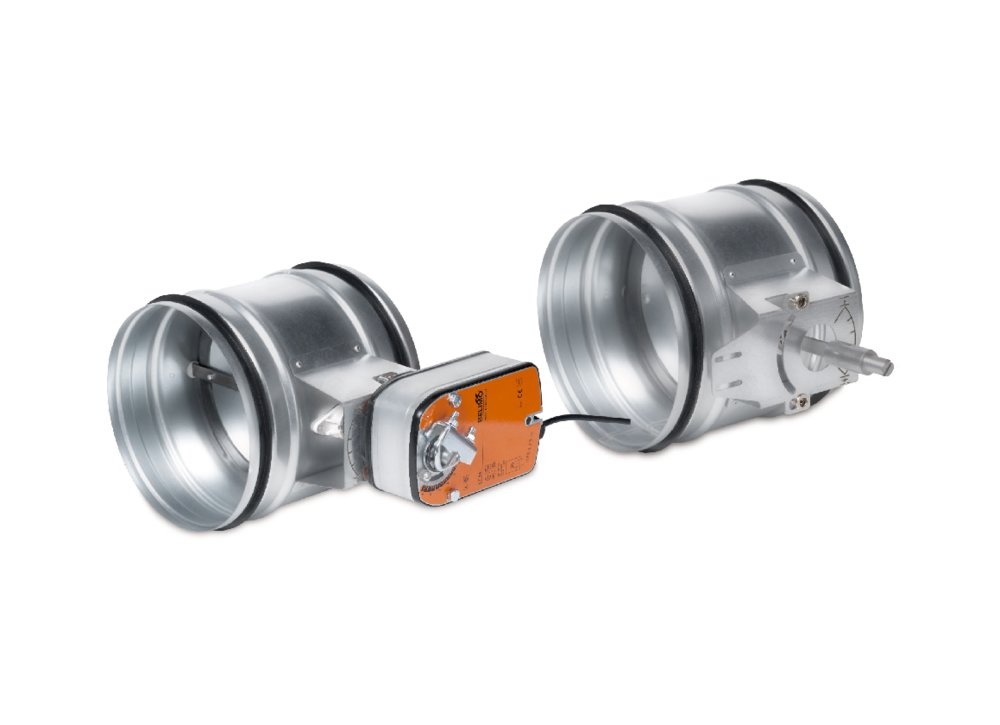

Regulační a zároveň uzavírací klapka TUNE-R pro kruhové potrubí. Vyrábí se v různých variantách, s těsnosti listu 1 nebo 4 a těsností pláště A nebo C. Test těsnosti byl proveden dle normy EN1751. Verze A1 je ideální pro jednoduché aplikace s regulací průtoku vzduchu. Verze C1 se používá při aplikacích, kde je třeba zajistit vzduchotěsnost vůči vnějšímu prostředí nebo tam, kde je třeba minimalizovat únik do vnějšího prostředí (např. v nemocnicích, laboratořích, čistých prostorech atd.). Verze C4 je ideální klapka do prostředí, kde různé části systému musí být vzduchotěsně odděleny kvůli nebezpečným látkám v ovzduší (např. operační sály). Se servopohonem s pružinou se může verze C4 použít jako uzavírací klapka pro vzduchotechnické jednotky. V případě výpadku energie se klapka automaticky uzavře. Speciální konstrukce klapky umožňuje instalaci vnější izolace do tloušťky 50mm. Klapku lze vybavit ručním ovládáním nebo přípravou na servopohon. Maximální povolená teplota je 100°C. Maximální tlak v potrubí je 1000Pa.

Konstrukční provedení

Klapka TUNE-R je vyrobena z pozinkovaného ocelového plechu a neobsahuje silikon. Všechny těsnící prvky jsou vyrobeny z černého kaučuku. Plastová pouzdra jsou vyrobena z materiálu PPO. Všechny materiály zpomalují šíření požáru. Na vyžádání lze dodat nerezové provedení klapky v materiálu A-304 nebo A-316L.

Montáž

Montáž klapky K se provádí způsoby běžnými při montáži vzduchotechnických prvků. Ovládací a aretační mechanismus umožňuje nastavování listu klapky. Po naregulování průtoku vzduchu se ovládací páka upevní pomocí šroubu a křídlové matice k držáku páky. Směr polohy listu je vyznačen na čepu listu.
